Arsun T1 et chauffe-eauélectronique Atlantic LINEO

[Leretic]

Bonjour,
Je reçois mon Arsun T1 et en apprécie au déballage pour inventaire du contenu sa qualité de fabrication...
La notice est suffisamment claire et explicite...
Avant tout câblage, une question apparaît sans doute tardivement quant à sa compatibilité avec mon chauffe-eau électronique Atlantic LINEO et le risque pour sa carte électronique.
Brancher tout simplement comme annoncé l'Arsun sur l'alimentation peut sembler dangereux, sans que je sois en rien spécialiste ou même sachant sur la question...

J'ai donc avant de poursuivre toute installation, envoyé un message au fournisseur Anasun, faisant appel à son expertise, l'interrogeant quant à un éventuel kit d'adaptation ou schéma de pontage.
La découverte de ce forum intéressant m'invite à déjà y poster mon sujet pour toutes instructions avisées et retours d'expériences utiles.

En attendant, Bon Arsun à tous et merci.

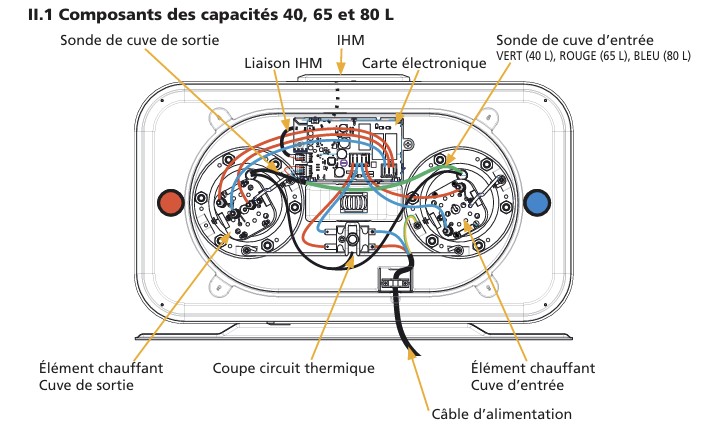

en fichier joint, vous trouverez le schéma de la carte électronique du chauffe-eau

[Lionel Bedos]

Bonjour , je vous ai envoyé un mail , n’hésitez pas à revenir vers moi au 0684653378 si vous avez une question
Cordialement

[Arsun]

Bonjour
Votre chauffe-eau comporte 2 ballons avec 1 résistance sur le premier (cuve d'entrée) et 2 résistances sur le 2eme (cuve de sortie).
Vous pouvez utiliser la solution 2 indiquée ici https://arsun-concept.com/modif-thermostat.html
Sur les fils allant à la résistance 1 (cuve d'entrée).

[Leretic]

Bonjour,

Tout d'abord je dois vous remercier quant à votre extrême réactivité ... à la hauteur de mon incompétence ici confirmée...

Ma lecture de vos précieux conseils serait:

-Je conserve l'alimentation générale actuelle de mon chauffe-eau (câble alimentation sur le coupe-circuit électronique)
-Je n'interviens que sur l'élément chauffant Cuve Entrée
-Je libère le fil Noir de l'élément chauffant pour le relier à A2 du contacteur 2NO 20A
-je libère le fil Bleu (80l) de l'élément chauffant pour le relier à A1 du contacteur 2NO 20A
-je relie la sortie 2 du contacteur au plot Noir libéré sur l'élément chauffant
-je relie la sortie 4 du contacteur au plot Bleu libéré sur l'élément chauffant
-j'alimente 1 et 3 du contacteur avec les sorties du routeur Ansun.

Je vous remercie de me reprendre, confirmer peut-être... de renoncer (?)...

Bien cordialement

[Leretic]

Bonjour à tous,

En contact avec Lionel...
Il me faut signaler ici pour tous, que je suis impressionné par le "service après vente", suivi assistance et conseil apporté pour ce matériel Arsun...

Merci

[Leretic]

Bonjour,

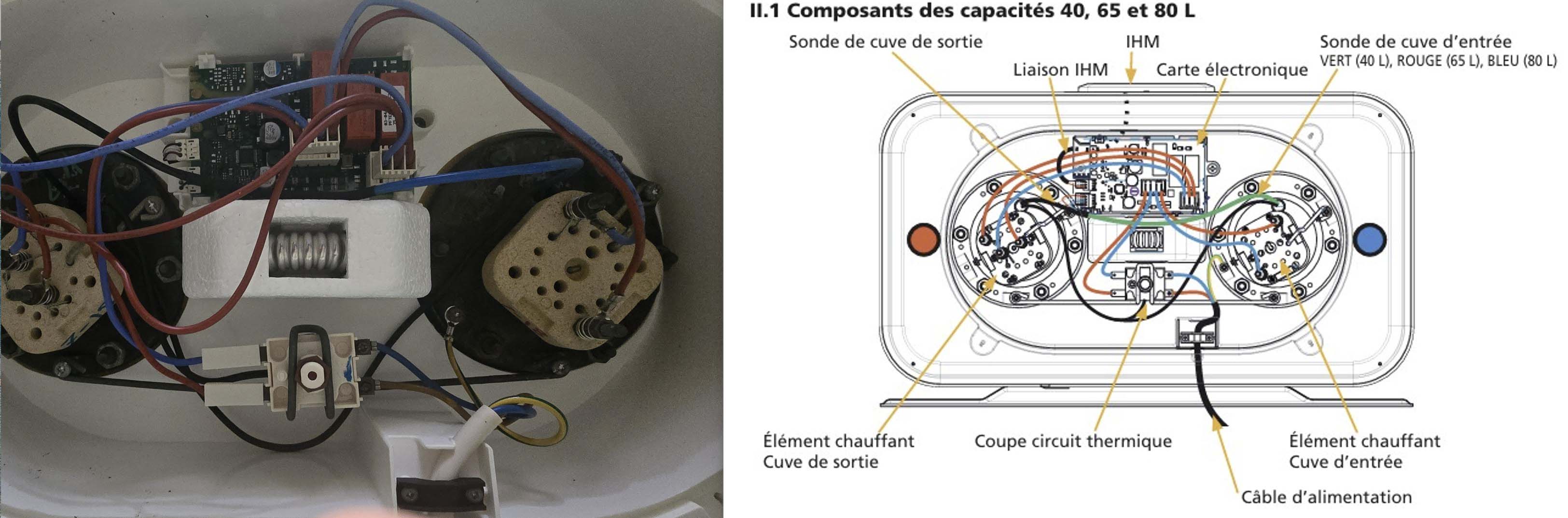

Plus simple et clair avec le visuel photo de la platine, et avec les instructions reçues par échange téléphonique (merci) et que je reprends ci-dessous pour confirmation si vous le voulez bien.

1- débrancher les fils alimentant l'élément chauffant de la cuve Entrée
2- connecter le bleu sur le Neutre entrée du Disjoncteur 2A , le rouge sur la phase
3- connecter le neutre sortie du Disjoncteur 2A sur A1 du contacteur ,la phase sur A2
le "circuit commande" est protégé (bobine)
4- alimenter le circuit Puissance du contacteur 2NO par le routeur ARSUN , phase en 1, Neutre en 3
5-sorties Puissance 2 et 4 vers l'élément Chauffant

Le routeur ARSUN est à côté du Tableau électrique
Le disjoncteur 2 A se trouve sur le tableau électrique
Le chauffe-eau est à 5m du tableau
Le contacteur 2NO "à proximité du chauffe-eau"... Est-il possible de le mettre dans le tableau? à 5m... distance maximale?

Le LINEO reste "maître" de sa vie. On ne touche pas à son alimentation principale, Il garde son écran.
L'ARSUN devient le "Chauffeur Solaire". Il s'occupe de la première cuve (entrée) quand il y a du surplus, et que le LINEO l'autorise (en alimentant la bobine du contacteur). Pas de risque de surchauffe. Il sera sur Boost si besoin.

J'espère que l'élève apprenti débutant a tout bien compris. Il vous remercie en tous cas de votre compréhension.

Bien cordialement...

[Arsun]

Oui c'est ça.
Vous pouvez mettre le contacteur sur le tableau.
Il y aura donc 1 câble venant du disjoncteur d'origine vers le CE alimentant la carte électronique laquelle gère la cuve 2.
Et un câble venant du contacteur en sortie du routeur (activé par la carte électronique) lequel alimente la résistance de la cuve1.

[Leretic]

Bonjour, je n'ai toujours pas branché mon ARSUN... précautionneux et soucieux de ne commettre aucune erreur...
L'idée était donc de couper la sortie de l'Arsun par le contacteur 2NO (que je viens juste de recevoir...)

Pouvez vous valider le câblage suivant qui fait intervenir H1 H2 en contact sec? un peu différent de ce que j'avais compris en agissant sur la sortie de l'Arsun...

1. Pourquoi il ne faut pas couper la sortie de l'Arsun (Bornes 1 et 3)
Le routeur Arsun n'envoie pas un courant 230V stable : il "hache" et module la tension électronique très rapidement pour n'envoyer que les watts exacts de votre surplus solaire (par exemple, 250W si vous injectez 250W).
• Si l'eau du chauffe-eau est déjà chaude, votre thermostat va s'ouvrir.
• Les bornes A1/A2 ne seront plus alimentées, le contacteur Schneider va s'ouvrir.
• L'Arsun va se retrouver brutalement déconnecté de sa charge (la résistance) alors qu'il est en train d'injecter de l'énergie. L'électronique des routeurs solaires (les composants appelés Triacs) déteste tourner "à vide". Cela génère des micro-arcs ou des surchauffes internes qui finissent par griller le routeur.
2. La bonne méthode prévue par Arsun (Le contact sec)
Les concepteurs d'Arsun ont prévu exactement votre besoin, mais de manière électronique et sécurisée, grâce aux bornes spécifiques situées à l'intérieur de l'Arsun appelées H1 / H2 (ou entrées "Contacteur / Horloge").
Au lieu de couper le "gros courant" qui va au chauffe-eau, on utilise votre contacteur Schneider pour envoyer un signal "info" (un contact sec sans courant) à l'Arsun.
Le câblage officiel recommandé est celui-ci :
1. L'Arsun est relié en direct à la résistance : La sortie de puissance de l'Arsun va directement aux bornes de la résistance du chauffe-eau, sans aucun contacteur au milieu.
2. La commande ( idée de génie) : Les fils qui viennent du thermostat du chauffe-eau viennent alimenter la bobine A1/A2 de votre contacteur Schneider (via le disjoncteur 2A).
3. Le signal à l'Arsun : Vous branchez les bornes du bas du contacteur Schneider (3 et 4, ou 1 et 2 via vos broches puisqu'elles ne portent aucune tension ici) sur les petites bornes H1 et H2 à l'intérieur du routeur Arsun.
Comment ça marche en pratique ?
• Tant que le chauffe-eau a besoin d'eau chaude : Le thermostat est fermé Le contacteur Schneider s'enclenche Il fait un "pont" (contact sec) entre H1 et H2. L'Arsun sait qu'il a le droit de travailler et envoie le surplus solaire au chauffe-eau.
• Dès que le chauffe-eau est à température maximale : Le thermostat s'ouvre Le contacteur Schneider se relâche Le pont entre H1 et H2 est coupé. L'Arsun reçoit électroniquement l'ordre de s'arrêter proprement, sans souffrir.
En résumé : gardez exactement la logique (le thermostat du chauffe-eau pilote le contacteur Schneider), mais utilisez le contacteur Schneider pour donner un ordre à l'Arsun (via ses bornes dédiées H1/H2) plutôt que de lui couper brutalement les fils de sortie. C'est l'assurance d'une installation conforme et qui durera dans le temps !

Avec tous mes remerciements... et bon week-end à vous !

[Arsun]

Votre idée paraît logique sauf que:
Lorsque vous activez h1h2 par un contact sec, c'est une marche forcée donc ne tient pas compte du surplus mais alimente à pleine puissance le chauffe-eau.

[Leretic]

Réponse toujours rapide... et décisive...

Le câblage proposé par l'IA propose donc la neutralisation pure et simple du routeur... ce qui est ennuyeux quand même...

Je reviens donc au câblage tel que vous me l'aviez proposé... le concepteur restera toujours plus performant que l'IA défaillante qui aura quand même eu un avantage, celui de m'avoir orienté au départ sur votre matériel.

Merci pour ces échanges intéressants et votre pédagogie.
